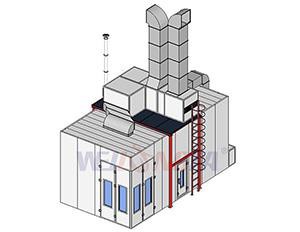

- كشك رش GY بالصور - خزانة نظام الأكسدة التحفيزي:

ورق الحائط:ساندويتش EPS (بوليسترين epispastics) بسماكة 5 0 مم. ألواح قشرة فولاذية ملونة سمك 0.426 مم. لوحة سقف فولاذية مجلفنة.

Basement: Steel sheet and square steel pipe construction. Full grids with floor filter. 2 pcs of ramps.

باب:3 pcs of luxury front doors with 0.8mm thickness colorful steel skin. Size: 3000(w) x 2750(h). 1 pc of emergency door.Watching window with aluminum frame.

نظام تدوير الهواء: 2x4kw intake fan, 1x7.5kw exhaust fan. BELIMO 20N electric damper.

Burner: Italy Riello G20 diesel burner, 200000Kcal/h. The heating time 5-7min(20-60.C). Max. temperature
في 80.C. استهلاك الوقود 4-5 كجم / مركبة.

مبادل حراري:مصنوع من الستانلس ستيل. يصل معدل التبادل الحراري إلى 85 بالمائة.

نظام الإضاءة: يحتوي مصباح السقف على 24 قطعة من مصابيح LED 16w. يحتوي الضوء الجانبي على 16 قطعة من مصابيح LED 16w. 900 لوكس.

تنقية الهواء:Dual filtering structure. The primary filter can capture granules larger than 10μm. Ceiling filter capture granules bigger than 5μm. The air cleanliness in the working environment can reaches 98 percent .

Pollution Control System: One set of Photo-Catalytic Oxidation treatment cabinet .

Photo-Catalytic Oxidation Cabinet System Introduction:

Photochemical oxidation technology uses light-induced oxidation to combine O2, H2O2 and other oxidants with light radiation. The light used is mainly ultraviolet light, including uv-H2O2, uv-O2 and other processes, which can be used to treat difficult-to-degrade substances such as VOCs and malodors. In addition, in a system with ultraviolet light, there is a synergistic effect between ultraviolet light and iron ions, which greatly accelerates the rate of decomposition of H2O2 to produce hydroxyl radicals, and promotes the oxidation and removal of organic matter. The so-called photochemical reaction is a chemical reaction that can only proceed under the action of light. In this reaction, molecules absorb light energy and are excited to a high-energy state, and then electronically excited molecules undergo chemical reactions. Photochemical oxidation reduction uses n-type semiconductors as catalysts. TiO2 is very stable due to its chemical and photochemical properties, has the strongest light absorption rate, is non-toxic and cheap, and has sufficient supply. Therefore, photocatalytic redox removal of pollutants usually uses TiO2 as light. catalyst. The redox mechanism of the photocatalyst is mainly that the catalyst is irradiated by light, absorbs light energy, undergoes electronic transitions, generates "electron-hole" pairs, directly redox the pollutants adsorbed on the surface, or oxidize the hydroxyl OH- adsorbed on the surface, Generate strong oxidizing hydroxyl radical OH to oxidize pollutants.

رسم تخطيطي للصورة - حافز الأكسجين 500.jpg

نظرة عامة على موقع المشروع

مصدر غاز العادم

Automobile coating is the link that produces the most "three wastes" in the automobile manufacturing process, and the exhaust gas from coating is the main part of the "three wastes" of coating. Due to people's inadequate understanding of the hazards of waste gas, insufficient waste gas treatment technology, and high waste gas treatment costs, coating waste gas is often discharged directly without treatment. These waste gases are discharged into the atmosphere without treatment, and under certain conditions will form photochemical pollution, affect the air quality, affect the growth of animals and plants and human health. Certain toxic VOC exhaust gases have disabling, teratogenic, and carcinogenic effects, and cause serious harm to human bodies exposed to them for a long time. To this end, various countries have issued corresponding laws and regulations to limit the emission of such gases. The GB16297 "Comprehensive Emission Standard for Air Pollution" promulgated and implemented by China in 1997 restricted the emission limits of 33 pollutants, including benzene and toluene. , Xylene and other volatile organic solvents (VOC) spraying process includes spraying, leveling and drying, each process has VOC emissions. In an automobile spraying metal workshop base paint, the VOC production in the spray booth, leveling room and drying room were 60 percent , 35 percent , and 5 percent , respectively, and the overcoat in the three processes were 50 percent , 20 percent and 30 percent . The main pollutants in the spray booth or spraying process are VOC and paint mist (particulate matter), and the main pollutants in the leveling and drying process are VOC. Paint mist particles are small (mostly below 10μm), high viscosity, easy to adhere to the surface of the material, before purifying organic waste gas

يجب إزالة رذاذ الطلاء ، ثم إزالة التولوين والزيلين في غاز العادم. من أجل الحفاظ على بيئة العمل الخاصة بالرش ، وفقًا لأحكام قانون الصحة والسلامة العمالية ، أثناء عملية الرش ، يجب تهوية غرفة الرش باستمرار ، ويجب التحكم في سرعة التهوية عند (0. 25 - 1) في نطاق م / ث. التركيب الرئيسي لغاز العادم من كابينة دهان الطلاء هو المذيب العضوي المتطاير بواسطة دهان الرش ، ومكوناته الرئيسية هي الهيدروكربونات العطرية ، والإيثرات الكحولية ، ومذيبات الإستر العضوية. نظرًا لحجم العادم الكبير لكابينة دهان الطلاء ، فإن إجمالي الغازات العضوية المستنفدة يكون التركيز منخفضًا جدًا ، وعادة ما يكون أقل من 100 مجم / م 3. بالإضافة إلى ذلك ، غالبًا ما يحتوي عادم أكشاك رش الطلاء على كمية صغيرة من رذاذ الطلاء غير المعالج ، خاصة في أكشاك رذاذ الطلاء الجاف. يوجد الكثير من رذاذ الطلاء في العادم ، والذي قد يشكل عقبة أمام معالجة غاز العادم. يجب معالجته مسبقًا قبل معالجة غاز العادم. التعامل مع.

معلمات غاز العادم تكوين غاز العادم: التولوين ، مذيب الزيلين ، إلخ ؛

مقدمة مفصلة عن وحدة المعالجة

نظام تحفيز الأكسجين بالصورة -

اسم الجهاز الصورة - نظام معالجة غاز العادم التحفيزي للأكسجين

مرشح ضباب الطلاء اثنان - طبقة فلتر التأثير الأساسي من الألياف الزجاجية القطنية نوع الدرج ، مساحة المرشح 2 متر مربع

يو في بلس بلازما بلس

الكربون المنشط قرص العسل

20 أنبوبًا من مصابيح الأشعة فوق البنفسجية الحفازة ، كل منها 150 واط ، 6 مصابيح أيونات معالجة غاز العادم المركبات العضوية المتطايرة ، أكسدة البلازما عالية - ، كل منها 60 واط ، (ينتج كل أنبوب بلازما 3-5 مرات من الأوزون من أنابيب الأشعة فوق البنفسجية ،

معامل السحب / الوحدة 150

الطاقة / الجهد / الوحدة 7.5KW

حجم المعدات 125012502220

شفة تويير مقاس 740X740

معدات ورقة المواد المجلفنة

الوزن 250 كجم

الخصائص التقنية

إزالة الروائح الكريهة بكفاءة: يمكنها إزالة المركبات العضوية المتطايرة (VOC) والكحولات غير العضوية والملوثات الرئيسية الأخرى بكفاءة ، فضلاً عن الروائح المختلفة. يمكن أن تصل كفاءة إزالة الروائح الكريهة إلى 80-95 في المائة ، وتأثير إزالة الروائح الكريهة

إنه يتجاوز إلى حد كبير معايير الانبعاث الوطنية للملوثات الروائح الصادرة في 1993 (GB14554-93).

لا حاجة لإضافة أي مواد: تحتاج فقط إلى إعداد أنبوب العادم وقوة العادم المقابلة ، بحيث يمكن إزالة الروائح الكريهة من الغازات الكريهة ، وتحللها وتنقيتها من خلال هذا الجهاز ، دون إضافة أي مواد للمشاركة في التفاعل الكيميائي.

لا يلزم معالجة - مسبقة: لا يحتاج الغاز الرائحة إلى معالجة مسبقة - خاصة ، مثل التدفئة والترطيب وما إلى ذلك. درجة حرارة بيئة العمل للمعدات هي -30 درجة ، والمواد والعوامل تشارك في العلاج.

تشغل المعدات مساحة صغيرة وخفيفة الوزن: إنها مناسبة لظروف خاصة مثل التصميم المضغوط والموقع الصغير ، ويمكنها التعامل مع حجم هواء يبلغ 20000 متر مكعب / ساعة.

قدرة قوية على التكيف: يمكن أن تتكيف مع معالجة إزالة الروائح الكريهة والتنقية للتركيز العالي ، وحجم الهواء الكبير ، والمواد الغازية الكريهة المختلفة. يمكن أن تعمل بشكل مستمر لمدة 24 ساعة في اليوم ، وتكون العملية مستقرة وموثوقة.

تكلفة تشغيل منخفضة: هذا الجهاز ليس له أي عمل ميكانيكي ، ولا ضوضاء ، ولا إدارة خاصة وصيانة روتينية ، وفحوصات منتظمة فقط ، واستهلاك منخفض للطاقة لهذه المعدات ، ومقاومة الرياح للمعدات منخفضة للغاية<300pa, which="" can="" save="" a="" lot="" of="" exhaust="" power="" and="" energy="">
